ATI  Q46H/64 水中臭氧檢測儀三種安裝方式

ATI水中臭氧檢測儀，常用的三種安裝方式如下：

標準體系

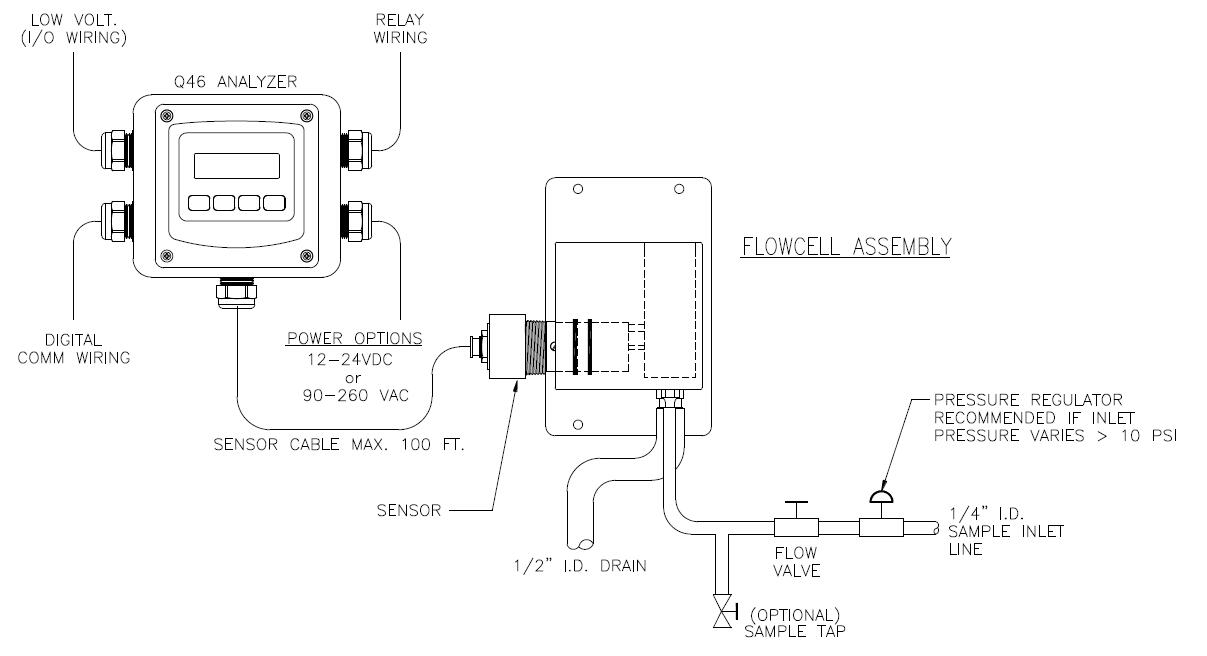

標準型號 Q46H/64 系統包括三個主要組件：Q46H 分析儀、恒壓頭流通池和臭氧傳感器。密封流通池也可用于可以仔細控制樣品流速和壓力的應用。圖 1 顯示了一個典型的安裝。

為了將傳感器連接到電子設備，提供了一根 25 英尺長的電纜?？梢允褂?07-0100 接線盒添加額外的 100 英尺互連電纜。基本系統還提供所有必需的備件，包括備用膜、電解質、O 型圈和任何特殊硬件。

請注意，用于臭氧和可選 pH 傳感器的標準 25 英尺傳感器電纜可以剪短。切斷電纜不會影響性能，并且消除額外的電纜有時可以消除通過電纜拾取的電噪聲。

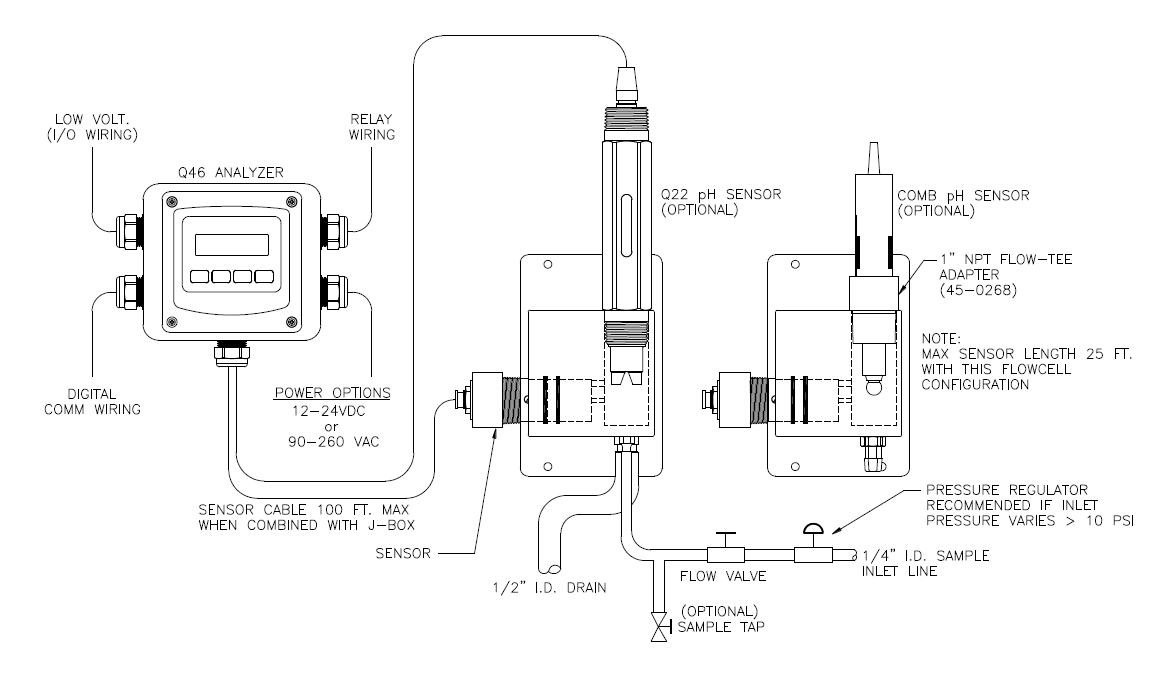

下面的圖 2 顯示了與傳統型 pH 傳感器相同的標準流通池組件和臭氧傳感器。需要一個特殊的適配器將 pH 傳感器固定在流通池入口室中的適當位置。

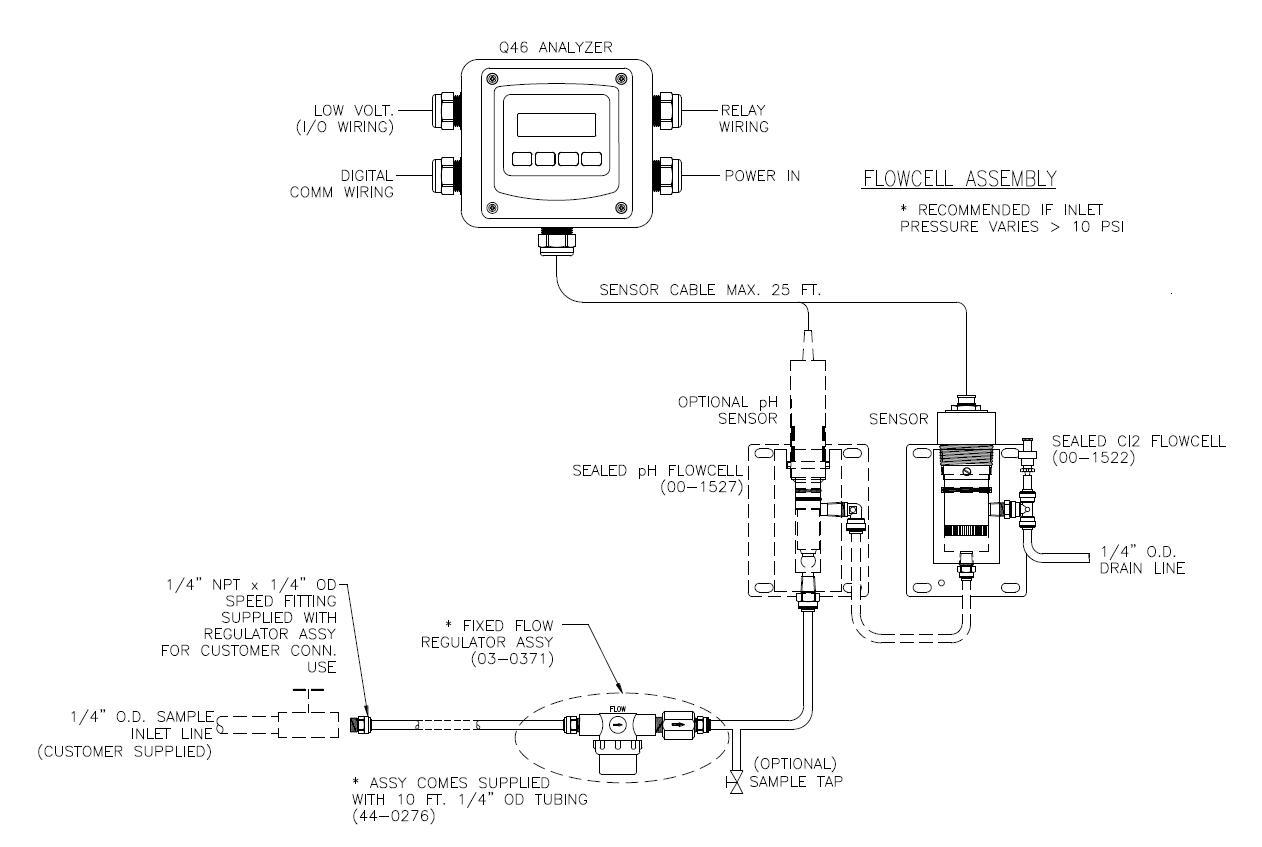

下面的圖 3 顯示了使用 00-1522 密封流通池用于臭氧傳感器和 00-1527 密封流通池用于 pH 傳感器的安裝。這種類型的安裝需要仔細控制流量。

我們建議在使用密封流通池時使用我們的 03-0372 流量控制組件。該組件由一個在線過濾器和一個固定流量調節器組成，該調節器將通過系統保持恒定的 400 cc/min 流速。只要入口壓力在 5 到 125 PSIG 之間，就會保持這種流量。在線過濾器主要用于保護流量控制元件免受可能導致設備堵塞的較大顆粒的影響。
