靜電電荷如何造成損害（檢測儀相關）

當這些靜電荷與電子設備接觸時，就會損壞組件。電流隨著電荷沿器件的導電電路移動而流動，并且電荷的通常非常高的電壓水平使集成電路的精密跡線過熱，使它們?nèi)刍踔琳舭l(fā)其中的一部分。當通過顯微鏡檢查時，由電引起的損壞- 靜電放電看起來很像散落在組件電路景觀中的微小炸彈坑。

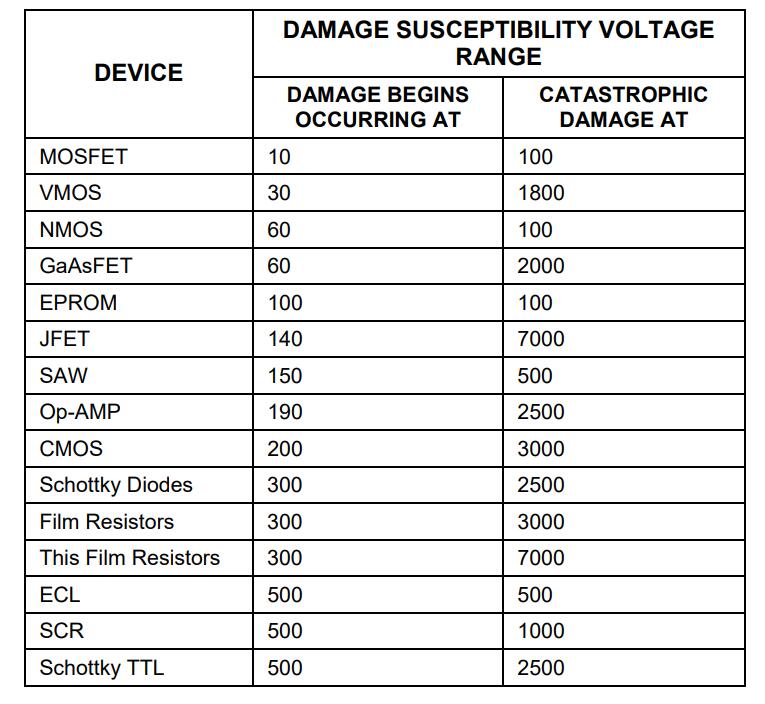

將表中的值進行快速比較，列出了檢測儀器件的敏感性水平，這說明了為什么《半導體可靠性新聞》估計大約 60% 的器件故障是由靜電損壞造成的釋放。

可能會發生具有潛在破壞性的靜電放電：

• 任何時候帶電表面（包括人體）對設備放電。即使是手指簡單地接觸敏感設備或組件的引線，也會產生足夠的放電而造成損壞。帶電的導電物體（例如金屬工具或固定裝置）也會發生類似的放電。

• 當敏感設備上積累的靜電荷從設備釋放到另一個表面時，例如包裝材料、工作表面、機器表面或其他設備。在某些情況下，帶電設備放電可能是 很具破壞性的。

一個典型的例子是將電子組件安裝到它所運行的設備的連接器或線束中的簡單操作。如果組件帶有靜電荷，當它接地時，就會發生放電。

• 每當將敏感設備移動到現有靜電場的場中時，設備上可能會感應出電荷，從而將電場有效地釋放到設備上。如果器件在靜電場內瞬間接地或從靜電場區域移開并在其他地方接地，則當電荷從器件轉移到地時將發生第二次放電。
