美國Teledyne API  452型過程臭氧測量模塊

452是基于微處理器的、能夠精準可靠的測量氧氣或空氣中的高濃度臭氧的氣體測量模塊。

測量原理是基于254nm波長的紫外吸收法。讀數的單位可在重量百分比和克/立方米中選擇。

溫度補償和高達300kPa的壓強補償也是該系列儀器的標準特征。

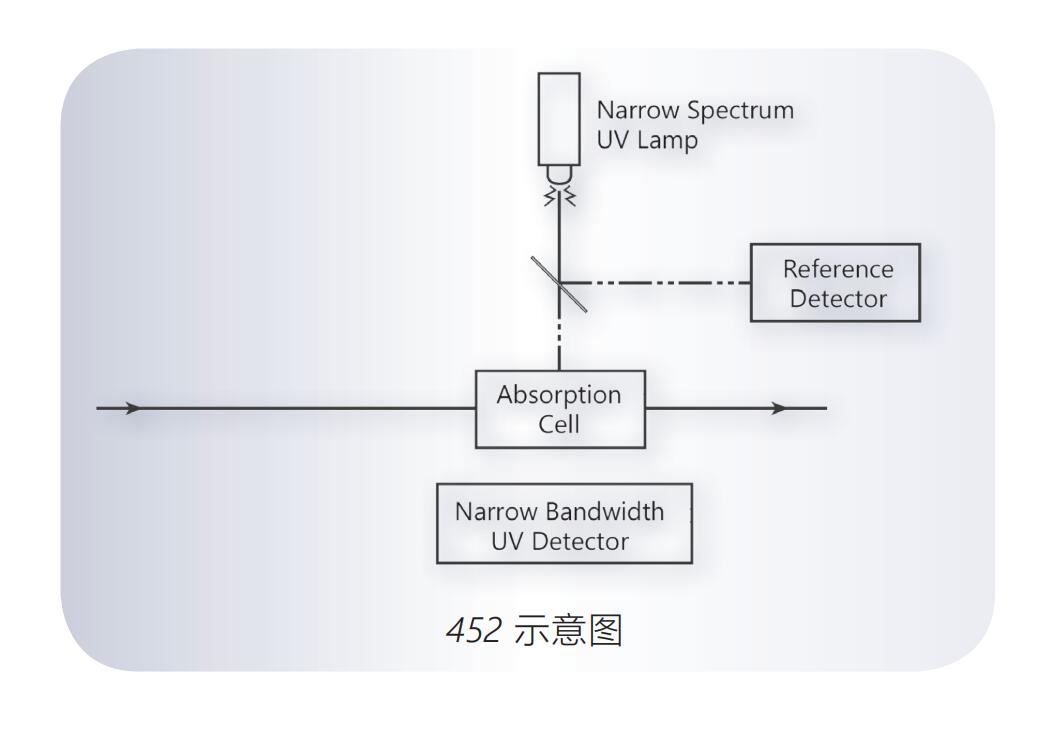

該儀器緊湊的設計使得它在工業過程中的安裝更為簡單。氣體路徑設計為直線（無轉角或彎管），能夠有效減少暴露表面積。452使用的測量模塊只對窄波段光譜敏感，無需紫外濾光器。紫外濾光器會被紫外線或濕度所影響，從而導致測量結果不準確。 452中使用了兩個探測器：一個用于臭氧測量，另一個用于紫外燈強度變化的補償。這種獨特的設計使得測量模塊可在沒有維護或校準的情況下長時間運行。該測量模塊提供模擬輸出、RS485/RS232輸出和4個光隔離狀態輸出以顯示測量模塊運行狀態。

輸入/輸出和電源輸入連接是通過15針 D-sub 接頭實現的。在高純度應用中，452支管可采用316L不銹鋼、10Ra表面粗糙度、1/4” VCR接頭。

規格

量程： 0-5, 0-10, 0-15, 0-20, 0-25% w/w,0-100, 0-200, 0-300, 0-400, 0-500 g/Nm3

壓力補償： 更高300kPa絕對壓強

耐壓： 115 psia

重復性 ：1%滿量程

響應時間： T<2秒

零點飄移 ：1% 滿量程/月 (不累積)

溫度范圍 ：5-45°C

接觸材料 ：316L不銹鋼,聚四氟乙烯

配件： 1/4” 不銹鋼接合(管道)或高純度VCR?或HTC?配件，316L，10Ra表面粗糙度

流量 ：0.5 到 25.0 LPM

電源： +15 volts @ 1.5A 更大

指示器 ：4位LED顯示

模擬輸出： 0-5V滿量程

零點校準： 觸點閉合輸入

數字輸出 ：測量模塊正常, 燈強度弱, 測量室污染, 無效讀數(光電隔離)

串行數據接口： RS232 或 RS485

尺寸： (高x寬x長) 6.71” x 5.13” x 2.16” (170.4 mm x 130.3 mm x 54.8 mm)包含配件

重量： 2.8 磅 (1.27 千克)

認證： CE 和 RoHS

保修 ：1 年

特征

標準的一年保修

緊湊型設計(12.3 in2占地面積)

量程從0 - 5%到0 - 25% w/w

溫度和壓力補償

單位可選擇 % w/w或g/Nm3

窄波段探測器，無需紫外濾光器

模擬輸出和RS232/485輸出

狀態輸出以監測運行狀況

為高純度和管路內應用設計

應用

半導體 (CVD, ALD, etc.)

制藥

水處理

食品飲料
